干蒸汽加湿器系列（RGQ）

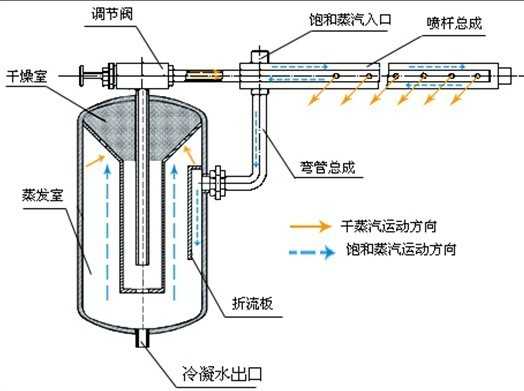

工作原理：

接通经减压和过滤的饱和蒸汽,饱和蒸汽在蒸汽套管内轴向流动,利用蒸汽的潜热对喷管的中心管预热，然后经弯管进入汽水分离室;带有凝结水的饱和蒸汽经内部挡板后,迫使蒸汽产生旋转，且竖直上升流动,此时蒸汽流动速度大大降低,促使凝结水与蒸汽彻底分离,凝结水经蒸发室底部的冷凝水出口排出。分离出凝结水的蒸汽经调节阀口进入已被预热的干燥室, 干燥室内充满着不锈钢滤网，对蒸汽中残留的水份进行再过滤，并降噪。开启调节阀，干燥室内压力下降，汽化温度降低，残留于蒸汽中的水份再被加热、汽化，从而完成了对饱和蒸汽的干燥处理和蒸汽的汽水分离。干燥的蒸汽经调节阀进入喷管，从装有消声金属网的喷孔中喷出，实现了对空气的加湿处理。

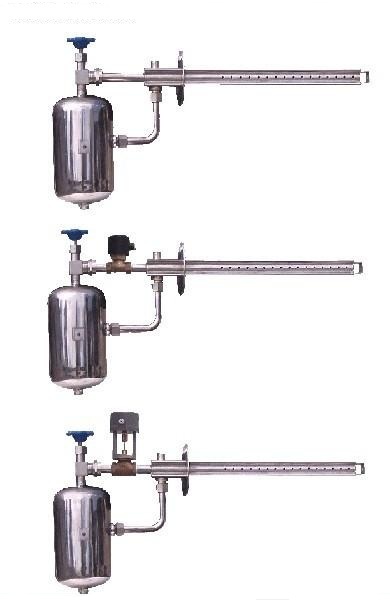

干蒸汽加湿器的类型

1.手动干蒸汽加湿器（RGQS）

执行机构为手动调节阀，采用不锈钢材料制造，抛物线型柱塞阀芯，行程20mm，完全能满足对加湿量的可靠调节。

2.电磁式干蒸汽加湿器（RGQC）
电磁干蒸汽加湿器的执行机构采用专用的蒸汽电磁阀，在接通ON/OFF信号后，能够自动地 打开或关闭，以实现对加湿量的远程调节和控制。

3.电动比例调节型 (RGQD)
电动干蒸汽加湿器的执行机构选用先进的蒸汽电动调节阀和驱动器，符合国际IEC标准，可以接受控制仪表或计算机输出的控制信号，实现对湿度的远程精确控制。电动基本型干蒸汽加湿器的执行机构采用新加坡索龙的蒸汽调节阀，电动执行器可以接受直流0～10V电压或4-20mA电流模拟电信号，线性调节阀口开启度，实现对蒸汽输出量的线性比例调节，达到对加湿量的精确控制。该系统适合于工艺性或控制精度要求较高的加湿场合。

适用范围

干蒸汽加湿器具有蒸汽分布均匀，无局部过饱和现象；安装简单、维护费用低，能够对湿度进行精确远程控制；加湿快速、洁净等优点，已广泛应用于制药车间、医院手术室、电子厂、印刷、纺织、烟草、菌类培养室等对湿度精度要求高的场所。

技术参数

注：(1)表中的额定加湿量指调节阀全开启时的加湿量.单位kg/h

    (2)加湿量大小主要取决于加湿器型号、饱和蒸汽压力、调节阀阀孔尺寸,而与喷管长度、喷孔数目无关。

喷管长度选择

干蒸汽加湿器的选型步骤

* 根据加湿量和蒸汽压力，查技术参数表确定合适的喷杆杆径和喷孔孔径。
* 根据空调机组或风道宽度，查表选择喷杆型号。
* 根据空调机组的气流方向和加湿器罐体的安装位置，确定干蒸汽加湿器的左右式。
* 根据控制要求，选择调节方式。
一般地,空调机组是左式,选用左式干蒸汽加湿器;反之,选用右式干蒸汽加湿器.干蒸汽加湿器左右式的判定规则:从蒸发罐向喷管方向看,若喷管喷出的蒸汽方向向左,则该干蒸汽加湿器为右式;反之该干蒸汽加湿器为左式.

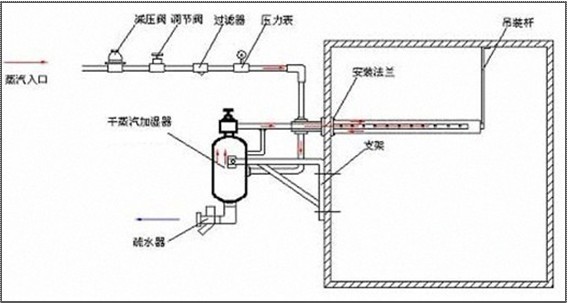

干蒸汽加湿器安装示意图：

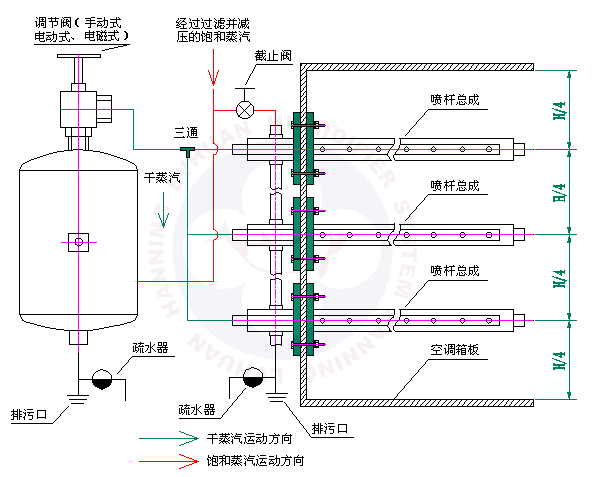

多喷杆干蒸汽加湿器与新风机组的安装：
